Volledig Automatische 3PE Pijp Coating Lijn PLC Besturing Stalen Pijp Anticorrosie Machine

Qingdao Huashida Fully Automatic 3PE Pipe Coating Line is een professioneel anti-corrosie coating systeem ontworpen voor DN114mm - DN1420mm stalen buizen.Deze lijn is voorzien van automatische leiding achtervolging en ontkoppeling systeem, elektrische heftransferkarren (geen hydraulisch olielekt), plc met receptopslag voor een klik diameterwisseling, automatische stofverzameling, minimale ingreep van de bediener (4-5 personen),het leveren van betrouwbare coatingkwaliteit voor coatinginstallaties met een groot volume, markten die gevoelig zijn voor arbeidskosten, 24 uur per dag open productiefaciliteiten, grote pompfabrieken.

Met een PE-extruder van 280 kW en een tussenfrequente verwarming van 1000 kW is dit systeem geoptimaliseerd voor de regio's met hoge arbeidskosten in Europa, Noord-Amerika, het Midden-Oosten,markt voor grootschalige productiefaciliteitenOndersteund door meer dan 20 jaar productie-ervaring sinds 2003, met 58 uitvindingspatenten en 50+ succesvolle installaties wereldwijd, zorgt Huashida voor stabiele werking, lage onderhoudskosten,en coatingkwaliteit die voldoet aan internationale normen.

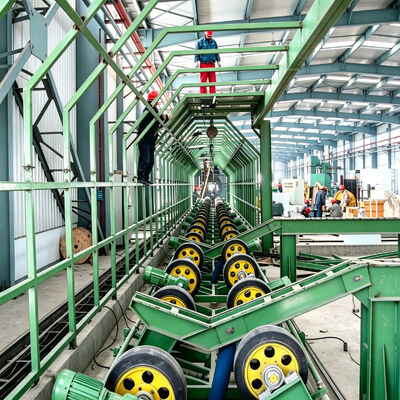

1Automatisch leiding achtervolgen en ontkoppelen systeem elimineert handmatige interventie in de productie stroom

2Elektrische opheffingswagens (elk met een capaciteit van 12 ton) voorkomen lekkage van hydraulische olie.

3De opslag van PLC-recepten maakt het mogelijk om met één klik de diameter te wijzigen, waardoor de instellingstijd met 70% wordt verkort.

4Automatisch stofopvangsysteem zorgt voor een schone werkomgeving met minimale aandacht van de bediener

5Voor de volledige productie van de lijn zijn slechts 4-5 operators nodig, waardoor de arbeidskosten aanzienlijk worden verlaagd

De verwerkingslijn voor corrosiebestrijdende coatings omvat:

Beschermingsproces:3PE-coating geoptimaliseerd voor olie- en gasleidingspecificaties

Standaard 3PE-procesvolgorde:

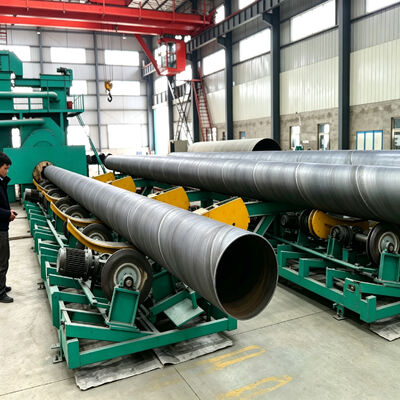

Pijpbelasting -> Externe schotblazing (Sa 2.5) -> Pijpinterne luchtzuivering
-> Maskering van het eind van de buis -> Verwarming met tussenfrequentie (~ 200° C)

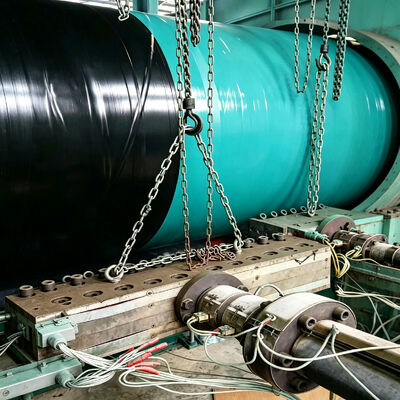

-> FBE epoxy poeder sproeien -> AD Adhesieve extrusie en verpakking
-> PE-extrusie en -verpakking -> waterspraykoeling -> gewrichtssnijden
- - - - - - - - - - - - - - - - -

3. Sleutelconfiguratie

Deze DN114mm - DN1420mm productielijn beschikt over 1000kW tussenfrequente verwarming, C-type spoel, zuivere waterkoeling als thermische kern,Precieze verwarming van stalen buizen tot ongeveer 200°C voor optimale FBE-poederharding.

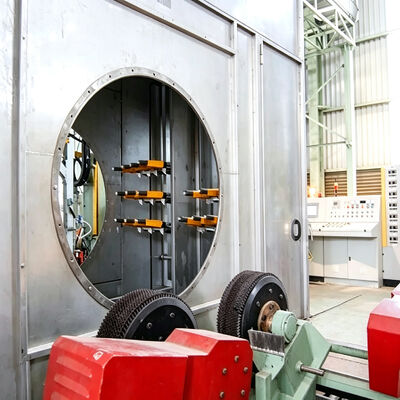

Het verwarmingssysteem is voorzien van C-spoelen met zuivere waterkoeling en laagdrukbescherming (toevoerdruk > 0,2 MPa).Procesintelligentie wordt geleverd via internationaal erkende PLC's met 10-inch industriële HMI, waarmee recepten met één klik kunnen worden opgeslagen voor de wisseling van de diameter in het bereik DN114mm - DN1420mm.met elektrische componenten van industriële kwaliteitVoor de oppervlaktevoorbereiding wordt gebruikgemaakt van een externe schietblaasmachine, 2x37kw blaaswielen, 350 kg/minx2, Sa 2,5 graad, waarbij Sa 2,5 graad (ISO 8501-1) wordt bereikt met een ankerprofieldiepte van 50-90 mm.

Voor de coatingtoepassing worden gebruikgemaakt van een SJ-65/30-single-screw-extruder van 45 kW met een maximaal vermogen van 100 kg/h (lijm) en een SJ-120/33-single-screw-extruder van 280 kW met een maximaal vermogen van 750 kg/h (polyethyleen),beide voorzien van 38CrMoAlA-nitride schroeven (0.4-0,7 mm nitridiepte, > HV740 hardheid).

Het FBE-station maakt gebruik van multi-gun elektrostatische spray met (n+1) x2 redundantie en >95% poederherwinning.De koeling wordt bereikt door watersproei (<= 20°C)De definitieve kwaliteitscontrole omvat hoogspanningsvrijheidsdetectie en dikte-meting.De lijn werkt met 4-5 personen en vereist een minimum van 9 meter werkplaatshoogte voor modellen met een grote diameter.

Deze coatingslijn is speciaal geschikt voor:

• Grote coatingsfabrieken, markten die gevoelig zijn voor arbeidskosten, productiefaciliteiten die 24 uur per dag werken, grote coatingsfabrieken

• Olie- en gastransmissie- en distributiepijpleidingen

• Stedelijke watervoorziening en rioolleiding

• Procesleidingen voor chemische installaties

• Mijnbouw- en slurrytransportleidingen

Doelgroep:Europa, Noord-Amerika, Midden-Oosten, regio's met hoge arbeidskosten, grootschalige productiefaciliteiten

Landen van uitvoer:Rusland, VAE, Saoedi-Arabië, Iran, Oezbekistan, Kazachstan, Nigeria, Zuid-Afrika, India, Thailand

4.Naleving van normen

Deze apparatuur is ontworpen en vervaardigd in overeenstemming met:

•GB/T 23257-2017

•DIN 30670

•ISO 21809-1

•ISO 8501-1 (Sa 2.5)

Alle coatingsparameters (FBE >=150um, AD >=170um, PE 3,3-4,2 mm per GB/T 23257-2017) kunnen worden geconfigureerd om te voldoen aan project-specifieke inspectie- en testplannen (ITP).:het coatingsgewicht = oppervlak x dikte x materiaaldichtheid.

Waarom Qingdao Huashida kiezen

Qingdao Huashida'sde capaciteit voor grote diameters is toonaangevend in de industrie, met beproefde projecten tot DN6600mm binnenland en DN2540mm in het buitenland.Deze uitgebreide ervaring met de coating van pijpleidingen met een grote diameter toont aan dat het bedrijf in staat is de meest uitdagende eisen aan de coating van pijpleidingen aan te gaan., met inbegrip van het DN114mm-DN1420mm-bereik van deze productlijn.

Huashida werd in 2003 opgericht en opereert vanuit een 33.000 m2 grote fabriek in Qingdao.Het bedrijf bezit 58 uitvindingspatenten.In het kader van het programma voor de ontwikkeling van de Europese technologieën voor het onderzoek en de ontwikkeling van chemische stoffen (PKT) heeft de Europese Commissie een aantal projecten op het gebied van het onderzoek en de ontwikkeling van chemische stoffen voorgesteld.Huashida heeft een productiebasis in Oezbekistan en onderhoudt een strategisch partnerschap met Solution Berg Pipes Company in Saoedi-ArabiëDe apparatuur is geëxporteerd naar Rusland, de Verenigde Arabische Emiraten, Saoedi-Arabië, Iran, Oezbekistan, Kazachstan, Nigeria, Zuid-Afrika, India en Thailand.met meerdere klanten met herhaalde bestellingen die langdurig tevreden zijnVoor pijpleidingen met een grote diameter is deze bewezen capaciteit een betrouwbare uitrusting die is gevalideerd in de meest veeleisende toepassingen wereldwijd.
