Continue PU-schuimisolatie pijpmantel extrusielijn

Hoogrendement PU-isolatie plastic pijp making machine (pijpdiameter 48-630mm)

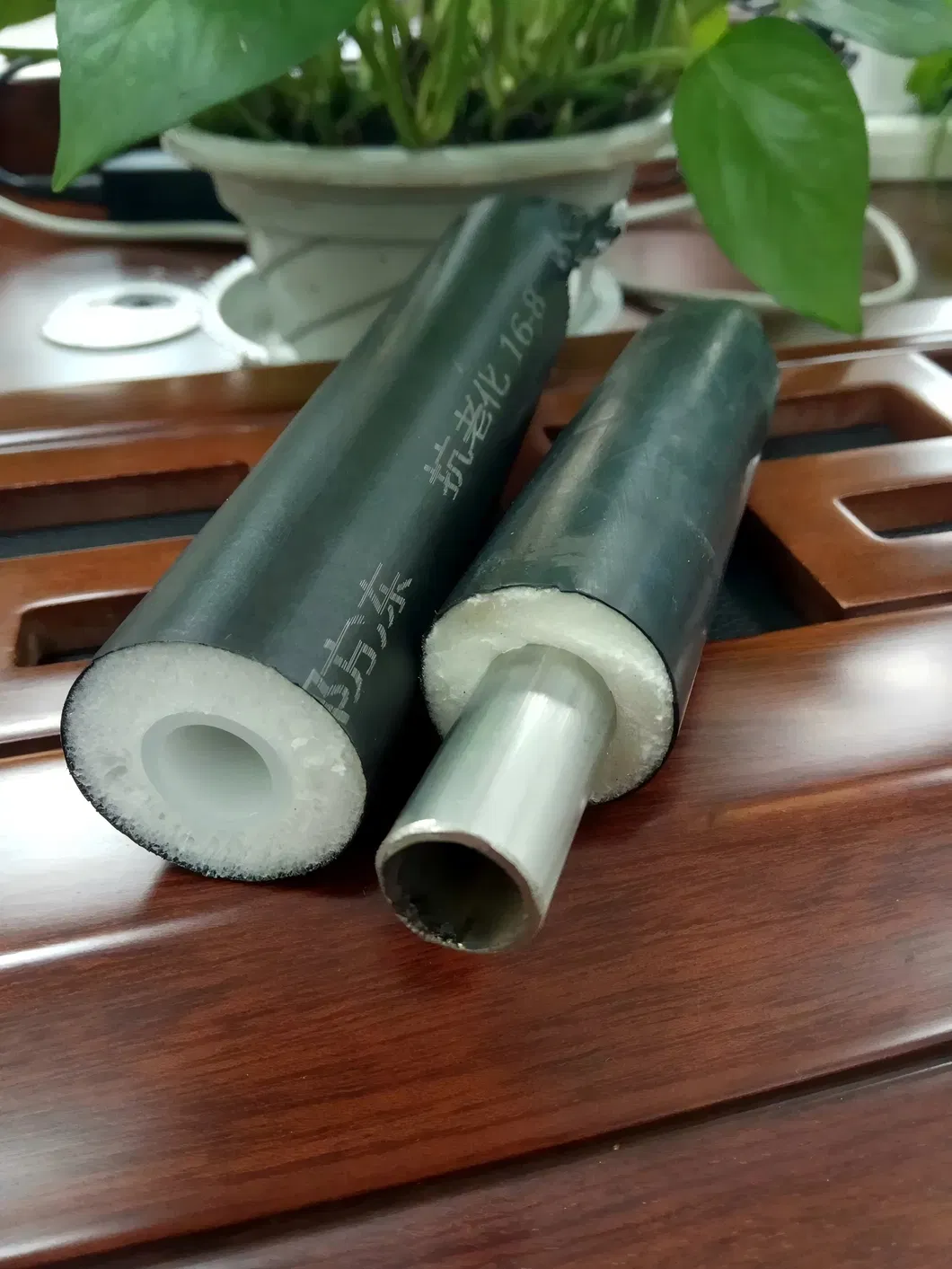

Deze Continue PU-schuimisolatie pijpmantel extrusielijn is speciaal ontworpen voor de productie van kleine en middelgrote diameter voorgeïsoleerde PU thermische pijpen, met pijpmanteldiameters variërend van 48mm tot 630mm. Het integreert HDPE-mantelpijp extrusie, epoxy coating, lijmwikkeling en continue PU-schuimtechnologie in een volledig geautomatiseerd continu productiesysteem, wat zorgt voor hoge efficiëntie, consistente kwaliteit en lagere arbeidskosten.


Veel gebruikt voor:

• Stadsverwarming en -koeling pijpleidingen

• Ondergrondse thermische isolatie leidingsystemen

• Voorgeïsoleerde olie- en chemische transportleidingen

Productieprocesstroom

1. Pijp laden

2. Extern ontroesten

3. Label aanbrengen op de zijkant van de pijp

4. Tussenliggende pijpverwarming

5. Externe epoxy poedercoating

6. Waterkoeling

7. Coatinglaag inspectie

8. Hotmelt lijm aanbrengen

9. HDPE-mantelpijp extrusie en coating

10. Continu PU-schuimvulling

11. Schuimrectificatie

12. Pijprand trimmen

13. Definitieve waterkoeling

14. Pijpeindafdichting (warmtekrimp)

15. Pijp lossen

Technische specificaties

• Toepasselijke pijpdiameter: 48mm - 630mm

• Extrusiemateriaal: HDPE-korrels

• Isolatiemateriaal: Polyurethaan (PU) schuimmiddel

• Coatingmaterialen: Hotmelt lijm, Epoxy poeder

• Voeding: 380V (-10% ~ +5%), 50Hz, 3-fase

• Totaal geïnstalleerd vermogen: Ca. 850 KW

• Koelwatervereisten:

  • Temperatuur: ≤15ºC

  • Druk: 0,15-0,2 MPa

  • Debiet: 0,5 m³/min

Bedrijfsvoorwaarden

• Installatieplaats: Binnen

• Omgevingstemperatuur: 0-30ºC

• Vochtigheid: ≤85% (geen condensatie)

• Veiligheid: Niet-gevaarlijke werkomgeving

• Continue productie voor hogere productiviteit

• Sterke isolatiehechting, stabiele schuimdichtheid

• Online coatinginspectie en afdichting garanderen de duurzaamheid van de pijp

• Geschikt voor op maat gemaakte PU-geïsoleerde pijp productieprojecten

nauwe samenwerking met Beijing University of chemische technologie, Qingdao universiteit van technologie en wetenschappelijke onderzoeksinstellingen. Door geavanceerde technologie in binnen- en buitenland te absorberen, behoren we na 20 jaar inspanning tot de top 3 fabrikanten in de industrie in China.  Huashida machines zijn goed ontvangen in Saoedi-Arabië, Kazachstan, Oezbekistan, Verenigde Arabische Emiraten, Turkije, Rusland, etc.
