Productbeschrijving
De productielijn van de PERT-isolatiebuis met één stap kan niet voldoen aan de productiebehoeften van conventionele extrusietoestellen.de buisvormIn slechts twee jaar tijd moeten de afmetings- en koelsystemen speciaal ontworpen worden.Huashida Company heeft 130 technische uitdagingen met succes overwonnen en de eerste PERT-isolatiebuisproductielijn in China met onafhankelijke intellectuele eigendomsrechten opgericht..

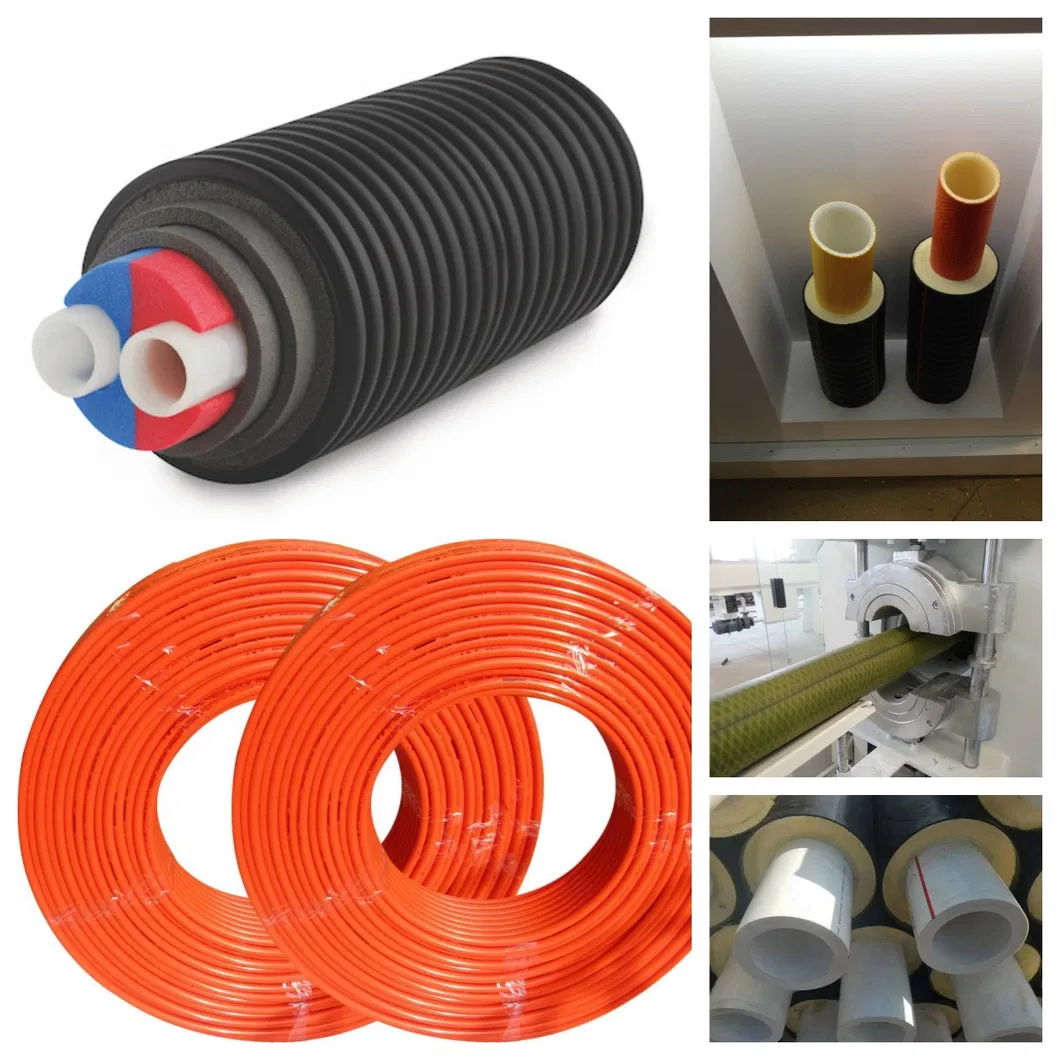

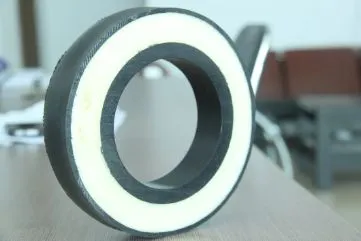

Huashida Company heeft vervolgens zowel standaard PERT-isolatiebuizen als vezelversterkte PERT-isolatiebuizen ontwikkeld,die verder in twee soorten worden ingedeeld op basis van hun uiterlijk en prestaties: isolatiebuizen met een vlakke wand en isolatiebuizen van gegolfde stof.
Productparameters
Vergelijk PE-RTII isolatiepijp en gewone isolatiepijp
| Afbeelding |
Gewicht/m |
Kosten van het project |
Pijplengte |
|
Licht |
Laag |
onbeperkt |
 |
Gewicht |
Hoog |
Vaste lengte |

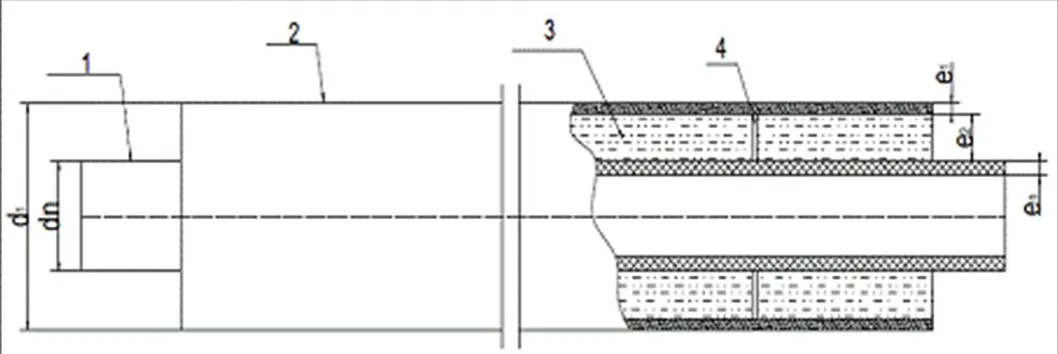

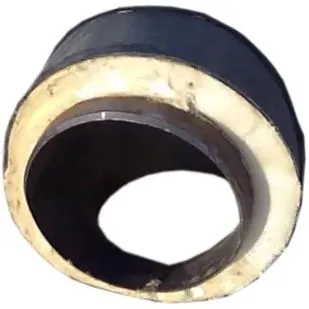

Verwarmingsbuisstructuur PE-RTII
- PERTWorkpijp; 2-Protatiepijp;Ik...geïsoleerde buizen;STander;
- d1-BeschermingBuitendeurs van de buizen; e1- Bescherming.de buiswanddikte; e2-Ik...- isolatieDe laagdikte; dn-WOrk-pijpNominaleDe diameter van deNominale dikte van de werkbuis
Kenmerken
PE-RTII-isolatiebuis√PERT II-buizen kunnen temperaturen van 110°C verdragen
√Lichte pijpleiding, geen onzuiverheden, geen vervuiling
√Verwarmingsbedrijven kunnen zelfstandig en geautomatiseerd werken
√Laagtemperatuurverwarming
√60 °C aanvoerwater 45 °C achterwater om aan de verwarmingsvraag te voldoen.
√De constructie is eenvoudig en handig, en het graafbedrag is 40%
√Verminderen van de bouwkosten
Het redt degrondstoffenvoorgebruik van PE-RT IIPijp.
Voorbeeld: ontwerpdruk van niveau 2: 10 bar; voor koude- en warmwateroverdracht in gebouwen
Selectie van verschillende materialen: hoogste PE-RTIIS-waarde; dunste wanddikte
In vergelijking met PERT I kan PERT II het materiaalverbruik met 15% verminderen
In vergelijking met PP-R kan PERT II het materiaalverbruik met 30% verminderen
Opmerking: Volgens de relevante nationale normen en ontwerpen van China
|
s |
Ik heb het niet gedaan. |
Wanddikte ((mm) |
Wanddikte Ruimte ((m2) |
Dichtheid ((kg/m3) |
Lengte ((m) |
Gewicht
(kg) |
Gewichtsbesparing
PERT/X |
| PERT II |
S3.2 |
16 |
2.2 |
9.5E-05 |
947 |
1000 |
90 |
|
| PERT I |
S2.5 |
16 |
2.7 |
1.1E-04 |
933 |
1000 |
105 |
-17% |
| PP-R |
S2 |
16 |
3.3 |
1.3E-04 |
900 |
1000 |
118 |
-31% |
|
| PERT II |
S3.2 |
20 |
2.8 |
1.5E-04 |
947 |
1000 |
143 |
|
| Perth |
S2.5 |
20 |
3.4 |
1.8E-04 |
933 |
1000 |
165 |
-15% |
| PP-R |
S2 |
20 |
4.1 |
2.0E-04 |
900 |
1000 |
184 |
-29% |
|
| PERT II |
S3.2 |
25 |
3.5 |
2.4E-04 |
947 |
1000 |
224 |
|
| PERT I |
S2.5 |
25 |
4.2 |
2.7E-04 |
933 |
1000 |
256 |
-14% |
| PP-R |
S2 |
25 |
5.1 |
3.2E-04 |
900 |
1000 |
287 |
-28% |
|
| PERT II |
S3.2 |
32 |
4.4 |
3.8E-04 |
947 |
1000 |
361 |
|
| PERT I |
S2.5 |
32 |
5.4 |
4.5E-04 |
933 |
1000 |
421 |
-17% |
| PP-R |
S2 |
32 |
6.5 |
5.2E-04 |
900 |
1000 |
469 |
-30% |

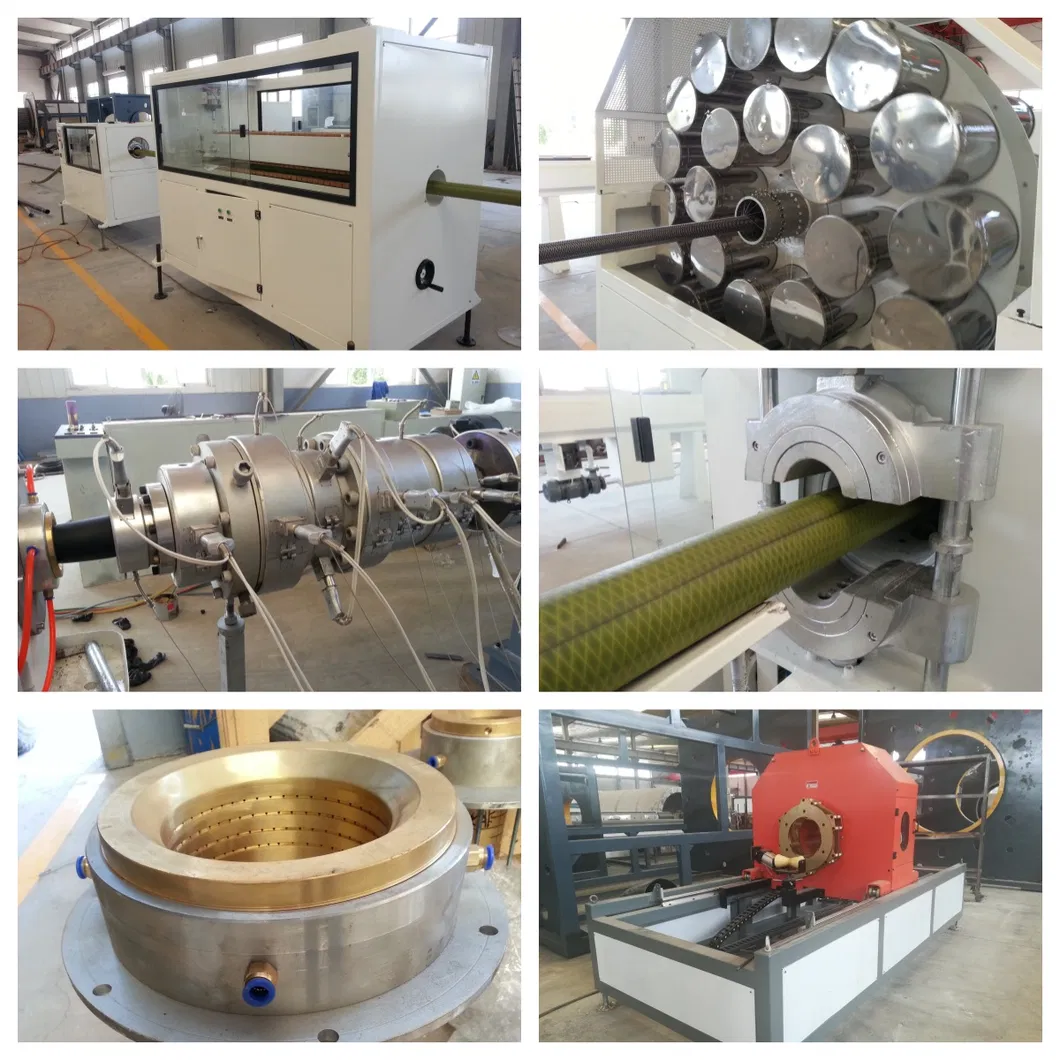

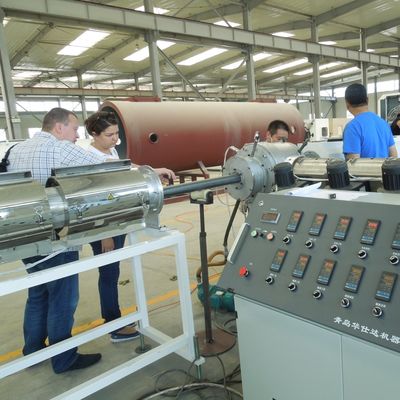

Productielijn Details
ProcesstroomUp carrier pipe--pulling up to line--pipe catching connect--transport forward---put into seal &cover film device--foaming--foam curing ---PE cover extruding--vacuum sorb -- spray cooling--checking splice--cutting splice--off-pipe--down off pipeOnderdelen van de apparatuur-- Plastic pijpleidingstafel
-- Plastic buistrekapparaat
-- Verplaatsing van recht V-wiel
-- Stootmachine van het type crawler
-- Ver infraroodverwarmingsapparaat
-- Pipe centering correction system
-- Systeem voor schuimmachines
-- Overvormingssysteem
-- Automatische voedingsmachine
-- Wikkelmachines
-- Hoopdroger
-- Extruder
-- Sproeitank voor koelwater
-- Snijmachine
-- Stapel tafel
-- ControlesysteemMeer informatie

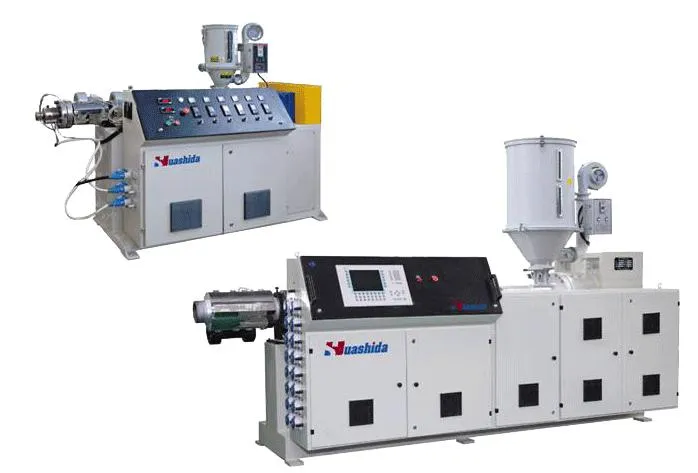

Extruder:PERT-speciale eenschroef-extruder, extrusiedeel met gedwongen waterkoeling, machinevat gesloten, het energieverbruik van de hoofddrijvingsmotor wordt sterk verminderd;Schroeven met een grote lengte-diameterverhouding (25-38)(') hebben uitstekende weekmakende effecten.

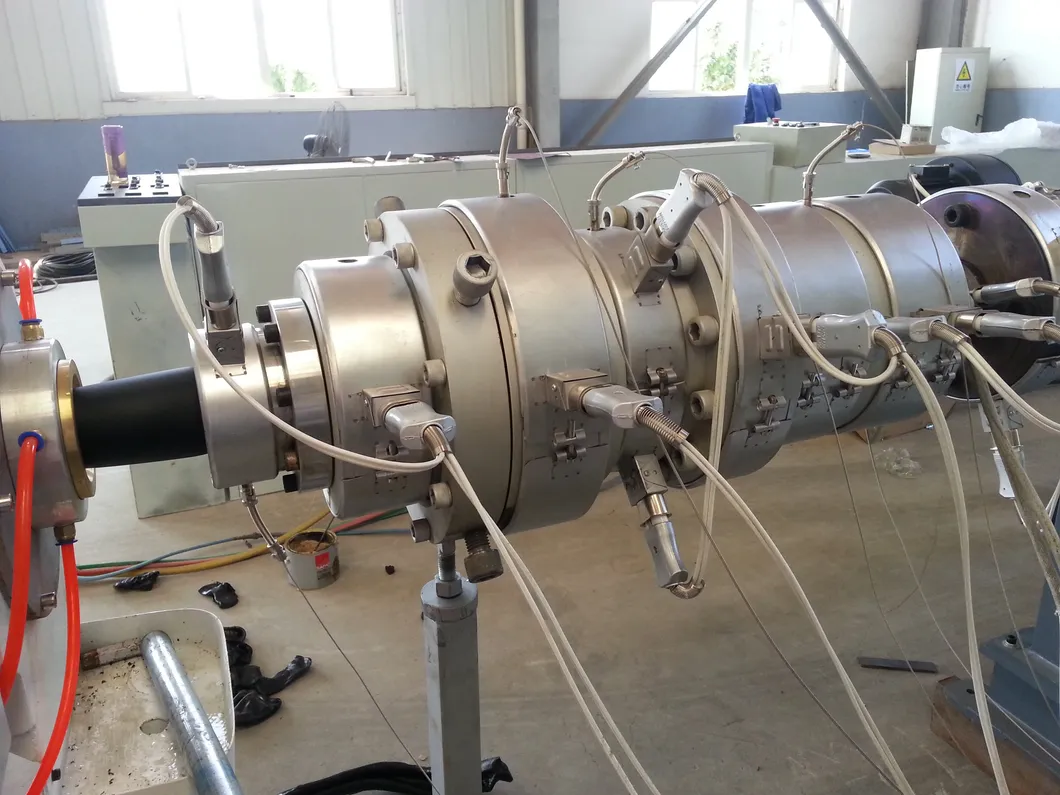

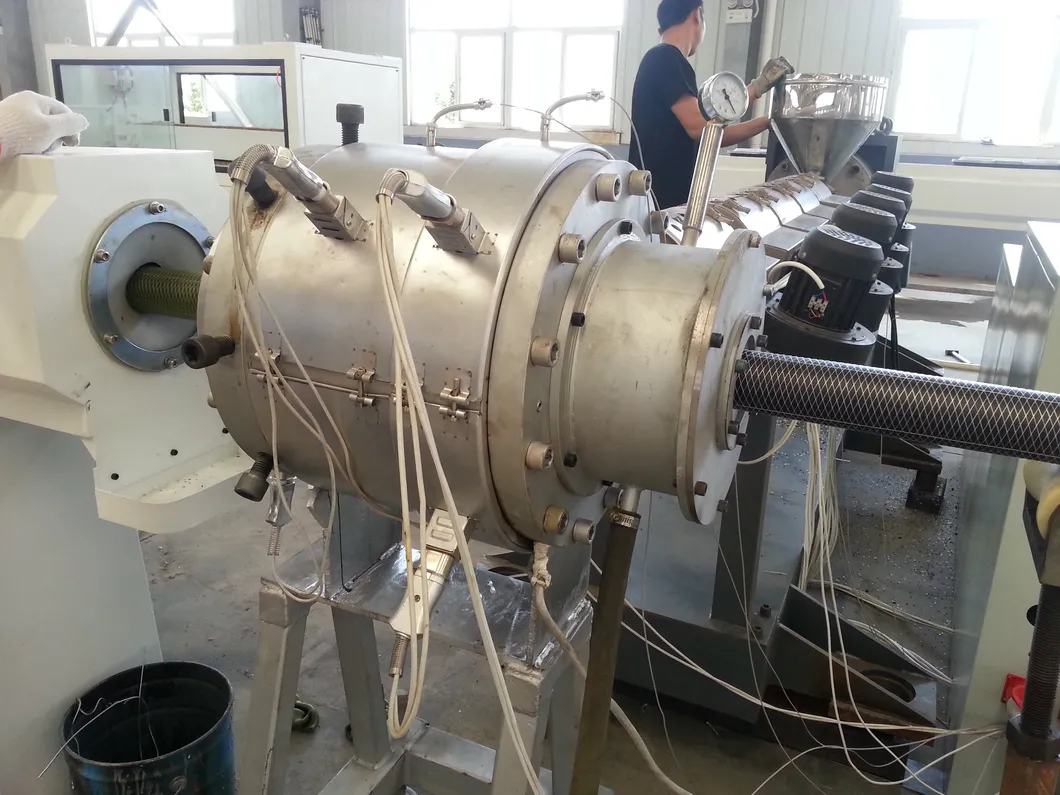

Extruderkop:professionele PERT-buisvorm, gladde binnenste en buitenste oppervlakte van de buis, uniforme wanddikte, speciale behandeling van het stroomkanaal, meer slijtvastheid, PERT-buis toegewijde efficiënte kop.

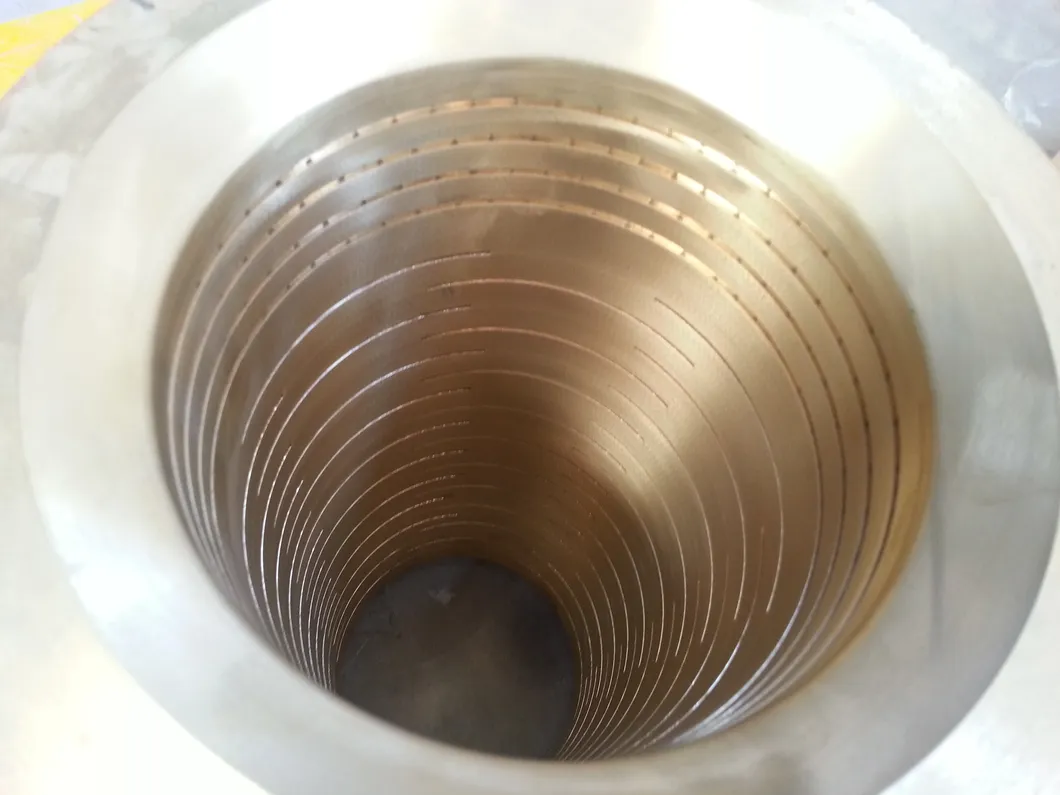

Vacuümkalibratiekast:Uniek ontworpen afmetingshoes, volledig roestvrij staal vacuümdoos, met PERT-buis toegewijde afmetingshoes, nauwkeurige afmeting en goed effect;Een zeer efficiënte spuitkoeling zorgt voor de kwaliteit van de buismaterialen.
Verpakkingshoofd:Met een vacuümcoatingsvorm en een speciaal ontworpen coating die head zorgt het voor een uniforme dikte van de coating laag.

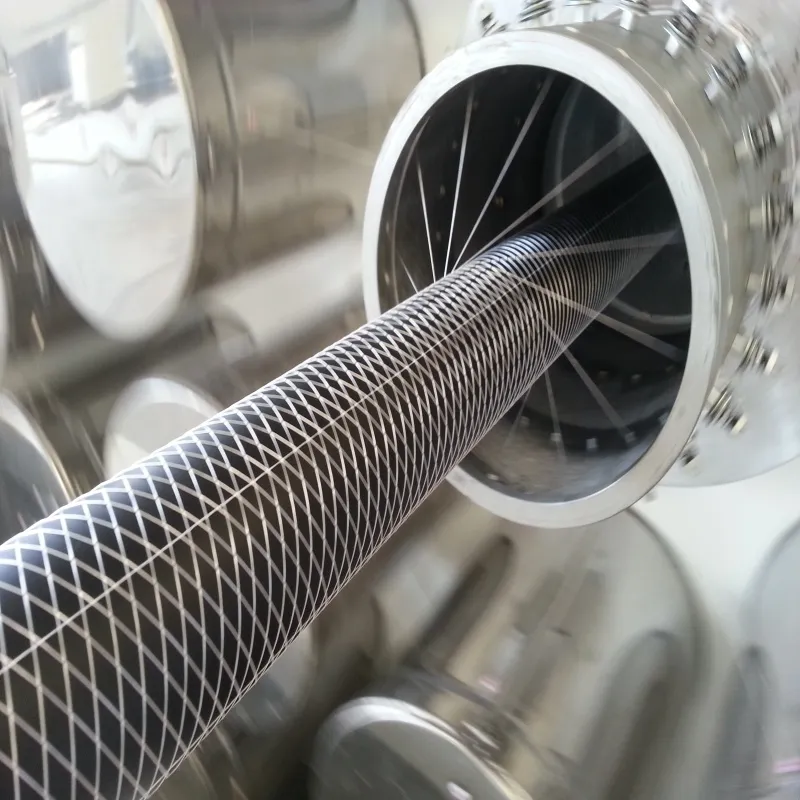

Wikkelmachine:Een glasvezelversterkt apparaat met een uitvindingspatent, met efficiënt glasvezel weven om de sterkte van de buis te garanderen.

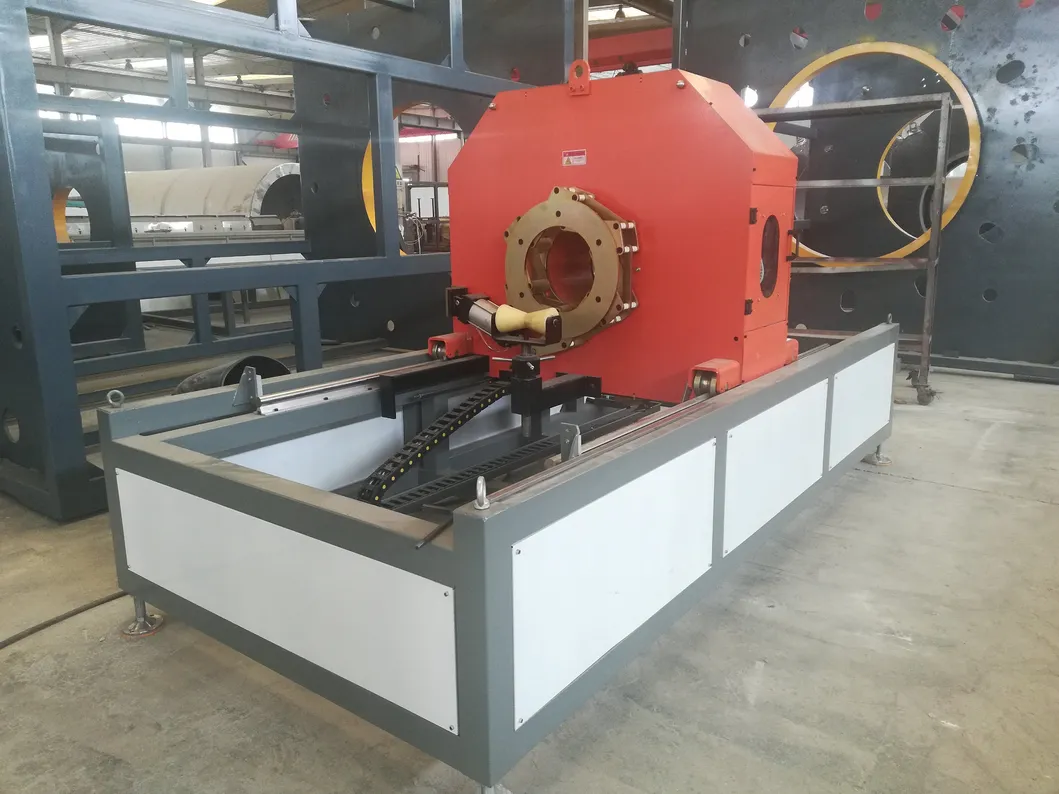

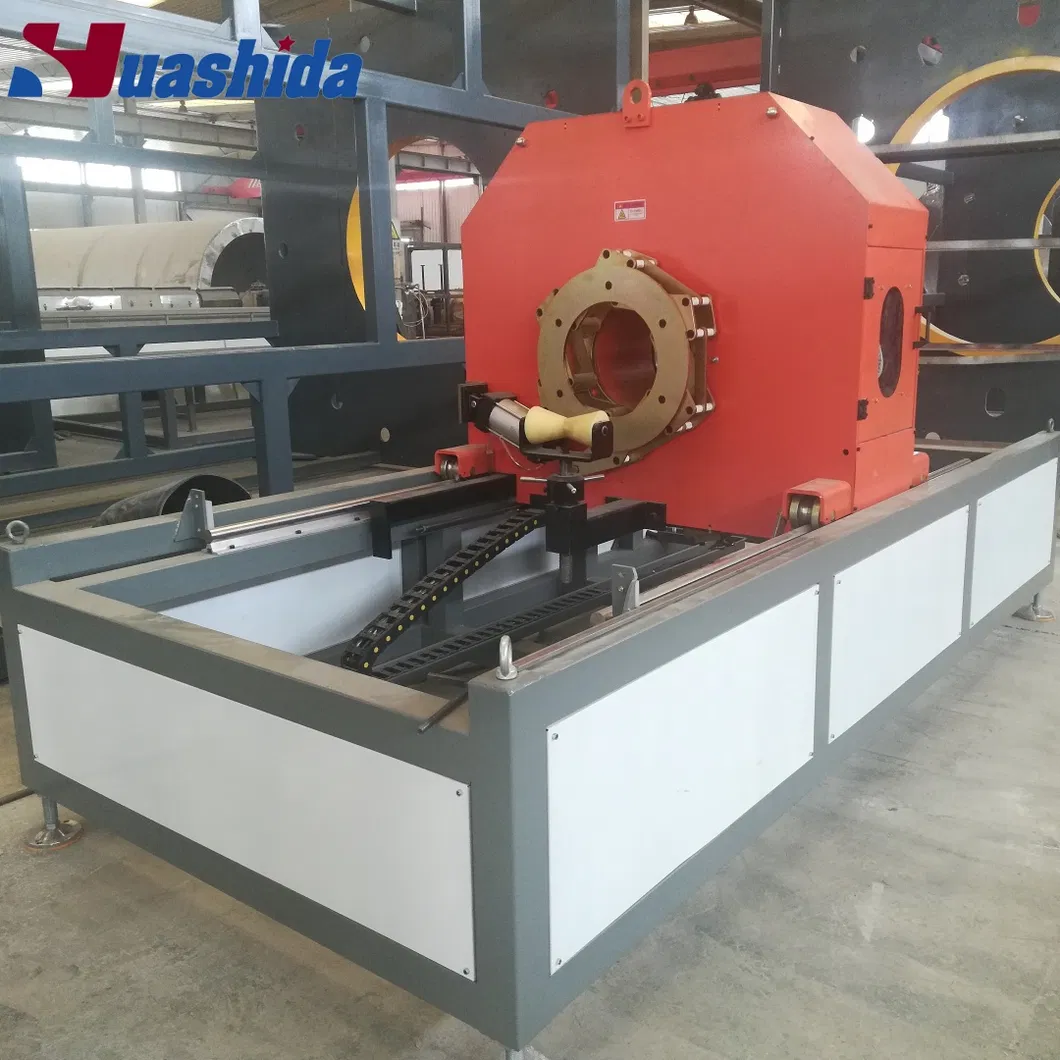

met een vermogen van niet meer dan 50 WEen breed snijbereik van 32 tot 200 mm; hoge sterkte van legeringsstaal messen, roterende mes snijden, gladde en vlakke pijpleiding met kleine fouten;De opvolging van het snijden zorgt voor de precieze snijpositie; Professionele PLC-besturing, nauwkeurige werking; De voedingspositie is speciaal ontworpen om ervoor te zorgen dat het snijden in één keer wordt voltooid.

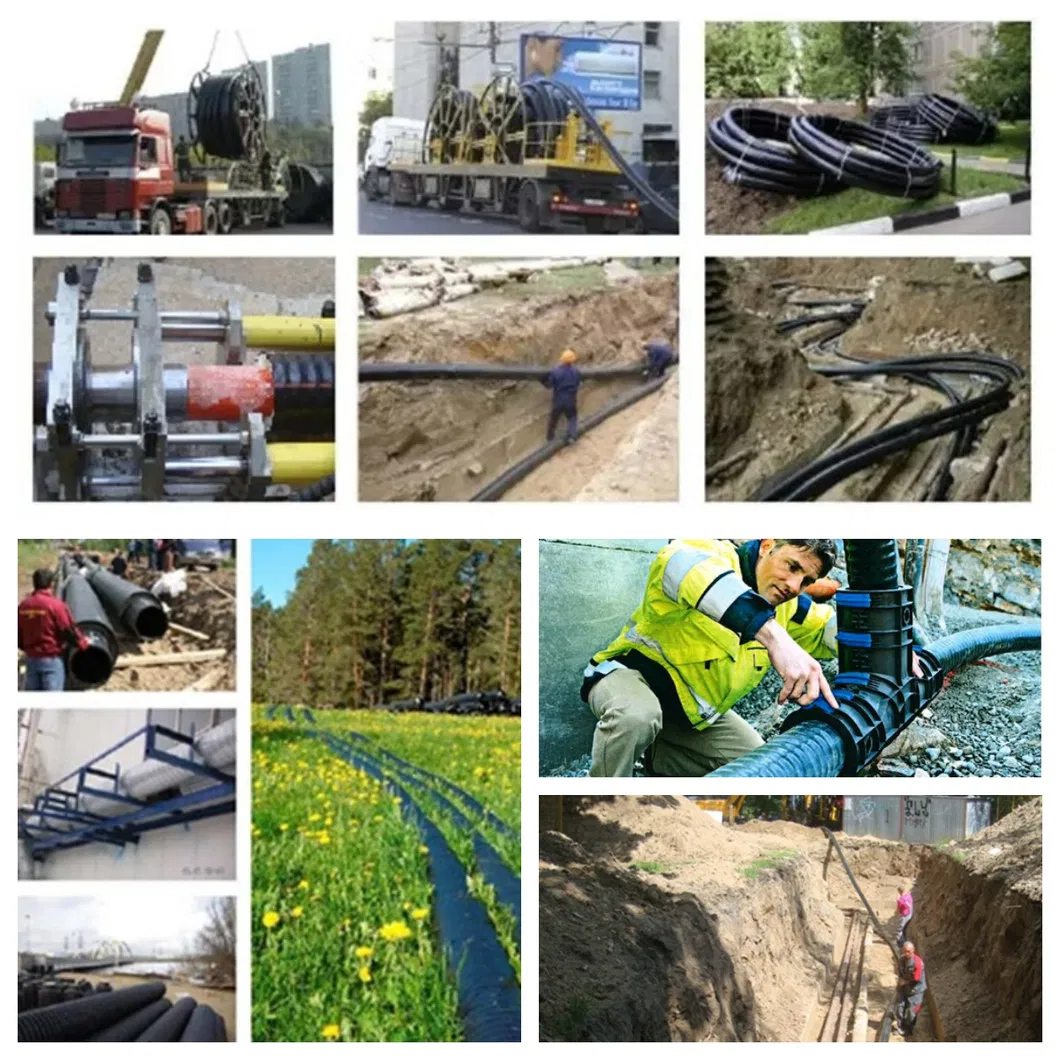

Toepassingsscenario's
Huashida's cOncontinue PERT-geïsoleerde buisDeze leidingen zijn ideaal voor een breed scala van toepassingen, waaronder stadsverwarming, koelsystemen, olie- en gasleidingen en industriële leidingen.Het is de meest gebruikte methode voor het opstellen van een ontwerp., duurzame leidingsystemen.

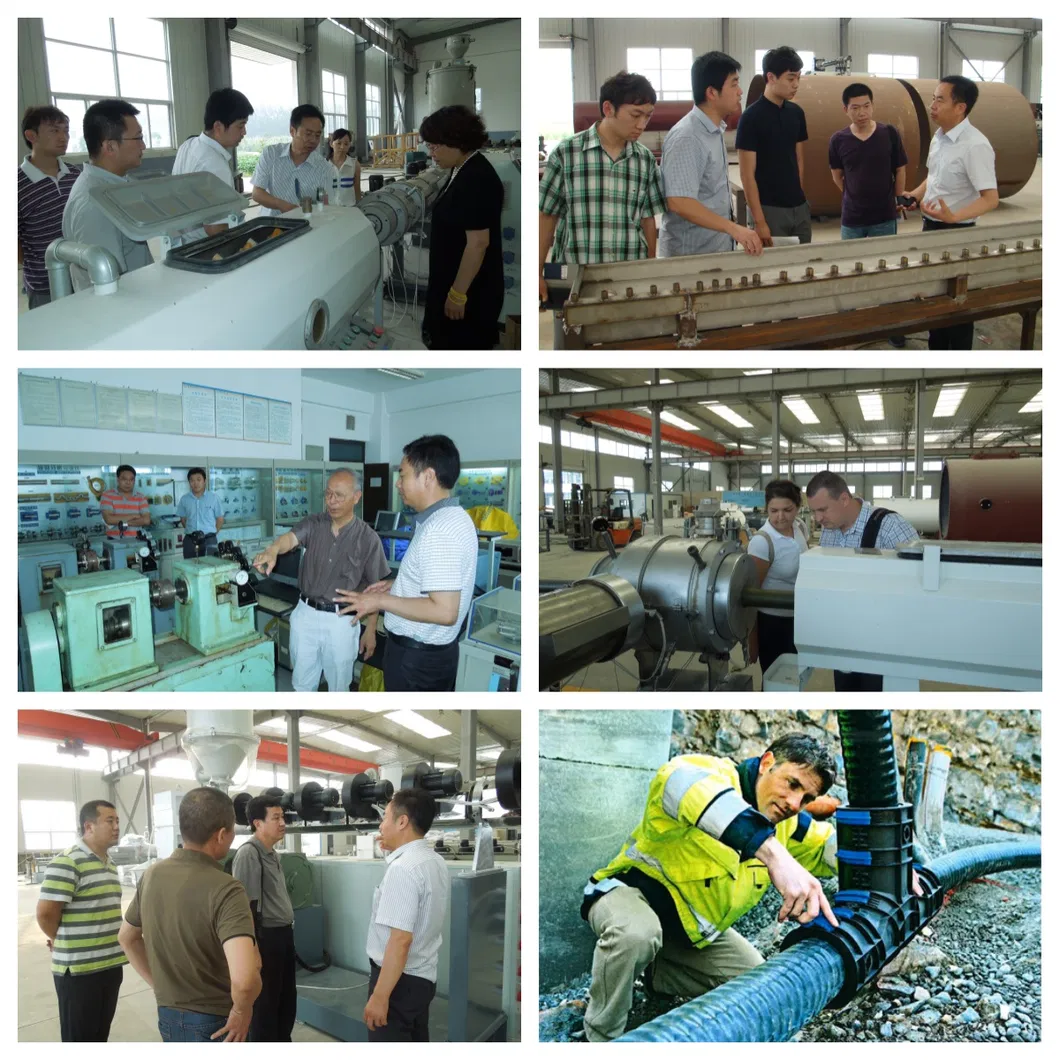

Klantenzaken
